L’albero di trasmissione è un elemento molto importante della catena cinematica e non è da sottovalutare quando si eseguono modifiche alle sospensioni. Equipe 4x4 ha studiato una serie dedicata agli alberi di trasmissione che va ad accontentare tutte le esigenze.

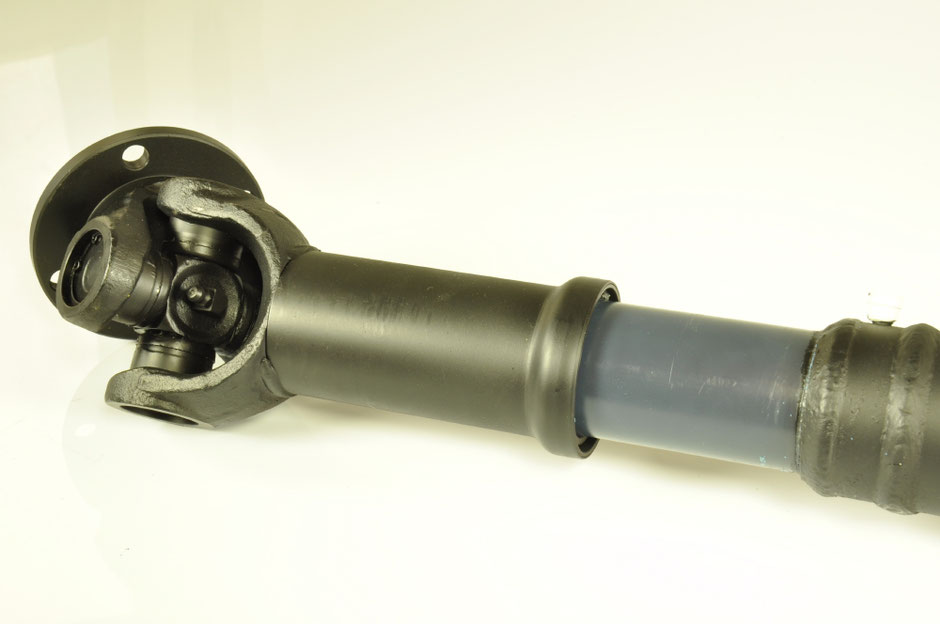

Albero di Trasmissione Wide Angle HD35
L’albero di trasmissione Wide Angle, avendo le crociere con un maggior angolo di lavoro, è particolarmente adatto ai veicoli non eccessivamente rialzati ma dotati di una maggiore escursione.
Inoltre, le sue notevoli dimensioni lo rendono adatto ad un uso gravoso ed intenso.
Ovviamente non avendo il doppio giunto, non può risolvere i problemi di vibrazione causati dalle eccessive altezze.
Entrambe i lati hanno le crociere singole di dimensioni maggiorate che permettono per mezzo della loro notevole angolazione di rotazione coprire notevoli escursioni del ponte.
Albero di trasmissione Wide Angle HD35 – Tubo da 60 mm di diametro – crociere da 30×81,8 – scorrevole da 110 mm
Angolo ribaltamento crocera 35°
Disponibili per i seguenti veicoli:
Cod. A60WA610
ANTERIORE Defender 90/110 TD5 – Discovery TD5 per assetti fra 40/80 mm di altezza
POSTERIORE Defender 90 TD4
Cod. A60WA665
ANTERIORE Defender 200 TDI 90/110
POSTERIORE Defender 200 TDI 90
Cod. A60WA680
ANTERIORE Defender TD4 90/110
POSTERIORE Defender TD5 90 per assetti fra 40/80 mm di altezza
Cod. A60WA876
POSTERIORE Discovery 2
Cod. A60WA1030
POSTERIORE Defender 200TDI 110
Cod. A60WA1070
POSTERIORE Defender 110 ponte Salisbury
Cod. A60WA1090
POSTERIORE Defender TD4 110 ponte Wolf
Cod. A60WA1160
POSTERIORE Defender TD5 110 ponte Wolf
Albero di Trasmissione Doppio Giunto HD50
L’ applicazione di questi alberi di trasmissione è indispensabile per i veicoli dotati di assetti rialzati.
Vibrazioni e risonanze dovute all’aumento dell’inclinazione dell’asse di rotazione fra riduttore e differenziale possono essere eliminate riducendo l’angolo di rotazione.
Il doppio giunto svolge proprio il compito di ridurre gli angoli di rotazione con conseguenti miglioramenti della rotazione e l’eliminazione delle vibrazioni.
HD50 – Tubo da 50 mm di diametro – crociera singola da 27×74,6 – scorrevole da 50 mm
Versione light dell’ HD60, utilizza lo stesso gruppo doppio giunto ma con tubo da 50 mm, crociera più piccola e uno scorrevole ridotto.
Adatto per un utilizzo meno esasperato ma comunque affidabile e risolutivo in caso di vibrazioni o risonanze.
Disponibili per i seguenti veicoli:
Cod. ADGL620
ANTERIORE Defender 90/110 TD5 – Discovery TD5 per assetti fra 40/80 mm di altezza
Cod. ADGL630
ANTERIORE Defender 90/110 TD5 – Discovery TD5 per assetti fra 80/110 mm di altezza
POSTERIORE Defender 90 TD4
Cod. ADGL665
ANTERIORE Defender 200 TDI 90/110
POSTERIORE Defender 200 TDI 90
Cod. ADGL680
ANTERIORE Defender TD4 90/110
POSTERIORE Defender TD5 90 per assetti fra 40/80 mm di altezza
Cod. ADGL700
POSTERIORE Defender TD5 90 per assetti fra 80/110 mm di altezza
Cod. ADGL875
POSTERIORE Discovery 2
Cod. ADGL1030
POSTERIORE Defender 200TDI 110
Cod. ADGL1070
POSTERIORE Defender 110 ponte Salisbury
Cod. ADGL1090
POSTERIORE Defender TD4 110 ponte Wolf
Cod. ADGL1160
POSTERIORE Defender TD5 110 ponte Wolf

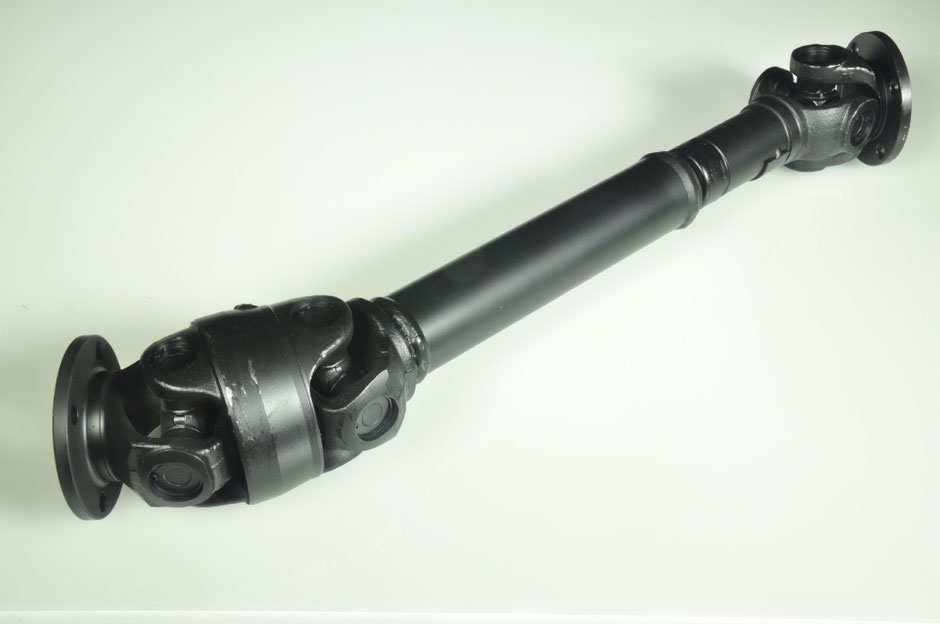

Albero di Trasmissione Doppio Giunto HD60
L’applicazione dell’ albero di trasmissione doppio giunto HD60 è indispensabile per i veicoli dotati di assetti rialzati.
Vibrazioni e risonanze dovute all’aumento dell’inclinazione dell’asse di rotazione fra riduttore e differenziale possono essere eliminate riducendo l’angolo di rotazione.
Il doppio giunto svolge proprio il compito di ridurre gli angoli di rotazione con conseguenti miglioramenti della rotazione e l’eliminazione delle vibrazioni.
HD60 – Tubo da 60 mm di diametro – crociera singola da 30×81,8 – scorrevole da 100 mm sono le caratteristiche tecniche che lo rendono idoneo per un uso gravoso, non teme le forti sollecitazioni, adatto per veicoli con gomme di grosse dimensioni e assetti con forti escursioni degli assali.
Disponibili per i seguenti veicoli:
Cod. ADG610
ANTERIORE Defender 90/110 TD5 – Discovery TD5 per assetti fra 40/80 mm di altezza
Cod. ADG63o
ANTERIORE Defender 90/110 TD5 – Discovery TD5 per assetti fra 80/110 mm di altezza
POSTERIORE Defender 90 TD4
Cod. ADG665
ANTERIORE Defender 200 TDI 90/110
POSTERIORE Defender 200 TDI 90
Cod. ADG680
ANTERIORE Defender TD4 90/110
POSTERIORE Defender TD5 90 per assetti fra 40/80 mm di altezza
Cod. ADG700
POSTERIORE Defender TD5 90 per assetti fra 80/110 mm di altezza
Cod. ADG875
POSTERIORE Discovery 2
Cod. ADG1030
POSTERIORE Defender 200TDI 110
Cod. ADG1070
POSTERIORE Defender 110 ponte Salisbury
Cod. ADG1090
POSTERIORE Defender TD4 110 ponte Wolf
Cod. ADG1160
POSTERIORE Defender TD5 110 ponte Wolf
EQUIPE 4X4 REALIZZA ALBERI DI TRASMISSIONE SU MISURA: per richieste info@equipe4x4.com
